Các thành phần điều khiển

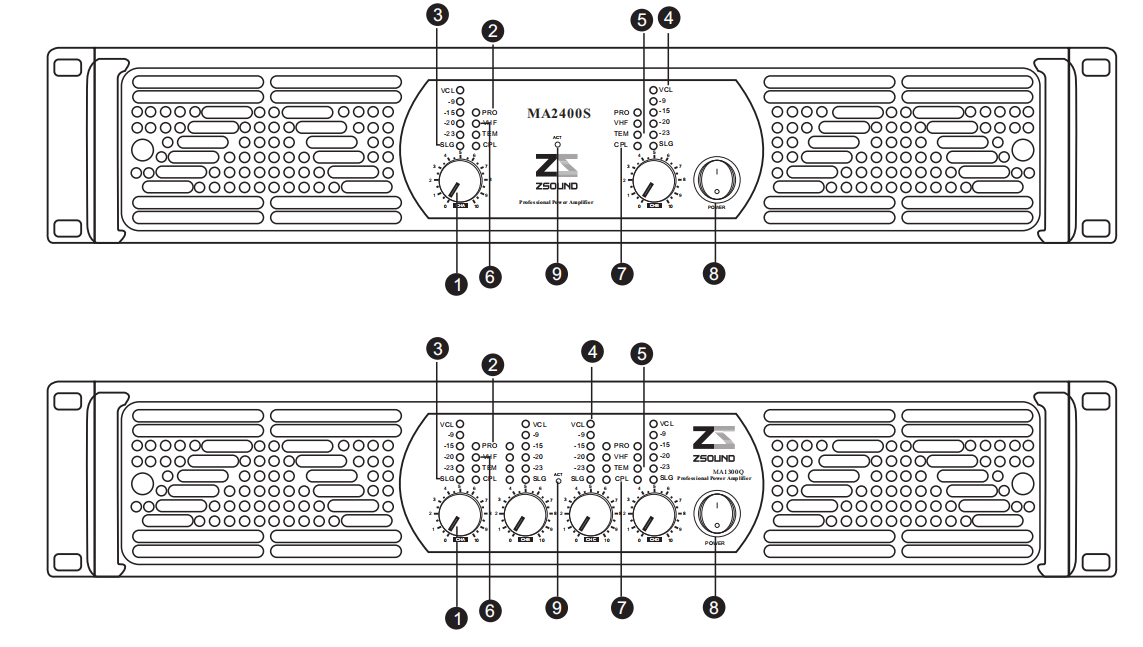

Mặt trước
Khu vực đèn LED ở mặt trước bao gồm các chỉ báo sau cho mỗi kênh:
1. ĐIỀU CHỈNH ÂM LƯỢNG (LEVEL CONTROL)
Các chiết áp có khấc được hiệu chuẩn để thay đổi tổng độ lợi của bộ khuếch đại công suất. Để tránh biến dạng ở các bộ trộn tín hiệu đầu nguồn, các nút điều khiển này thường nên được đặt ở vị trí từ 0 đến 10. Các vạch hiệu chuẩn hiển thị trực tiếp độ suy giảm bổ sung.
2. ĐÈN LED BẢO VỆ (PRO LED)
Bảo vệ hoàn toàn ở vị trí tắt tiếng (mute).
3. ĐÈN LED TÍN HIỆU / TRỞ KHÁNG CAO (SIG / HI-IMP LED)
Màu xanh lá SIG Cho biết mức tín hiệu đầu ra trong phạm vi hoạt động bình thường.
Hi-lmp - Phát hiện trở kháng cao/tải hở (Màu cam).
4. Đèn LED giới hạn công suất (Limit power LED)
Khi đèn LED này sáng, chức năng giới hạn công suất đang hoạt động.
5. NHIỆT ĐỘ (TEMP)
Đèn LED này sáng lên nếu bộ giới hạn đã được kích hoạt và bộ khuếch đại công suất đang hoạt động ở mức cắt (clip). Nếu đèn LED nhấp nháy trong thời gian ngắn, điều này không đáng lo ngại. Nếu đèn LED này sáng liên tục, nên giảm âm lượng để tránh hư hỏng quá tải cho các hệ thống loa được kết nối.
6. TẦN SỐ RẤT CAO (VHF)
Bảo vệ Tần số Rất Cao (VHF) đang hoạt động (đầu ra bị tắt tiếng) (Màu vàng không đổi).
7. ĐÈN LED CPL
CPL-(Màu cam không đổi với đầu ra bị tắt tiếng): Lỗi phát hiện trở kháng thấp/ngắn mạch.
8. CÔNG TẮC/ĐÈN LED NGUỒN (POWER Switch/LED)
Bật (sáng đèn) hoặc tắt (tắt đèn) nguồn của thiết bị.
9. Chỉ báo đầu ra
Đèn LED này sáng lên nếu có tín hiệu ở đầu ra của bộ khuếch đại công suất. Chỉ báo sẽ tắt khi đường dây loa bị ngắn mạch hoặc một mạch bảo vệ đã được kích hoạt, do đó cho biết không có tín hiệu ở các cực đầu ra của loa.

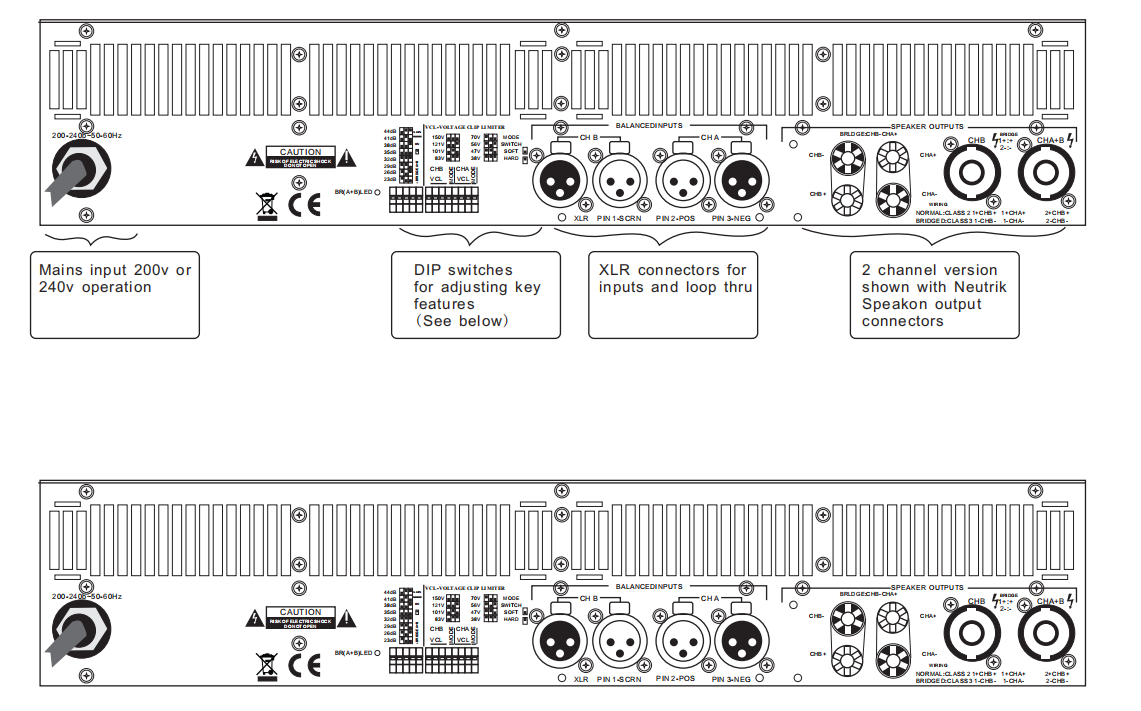

Giới thiệu các tính năng mặt sau

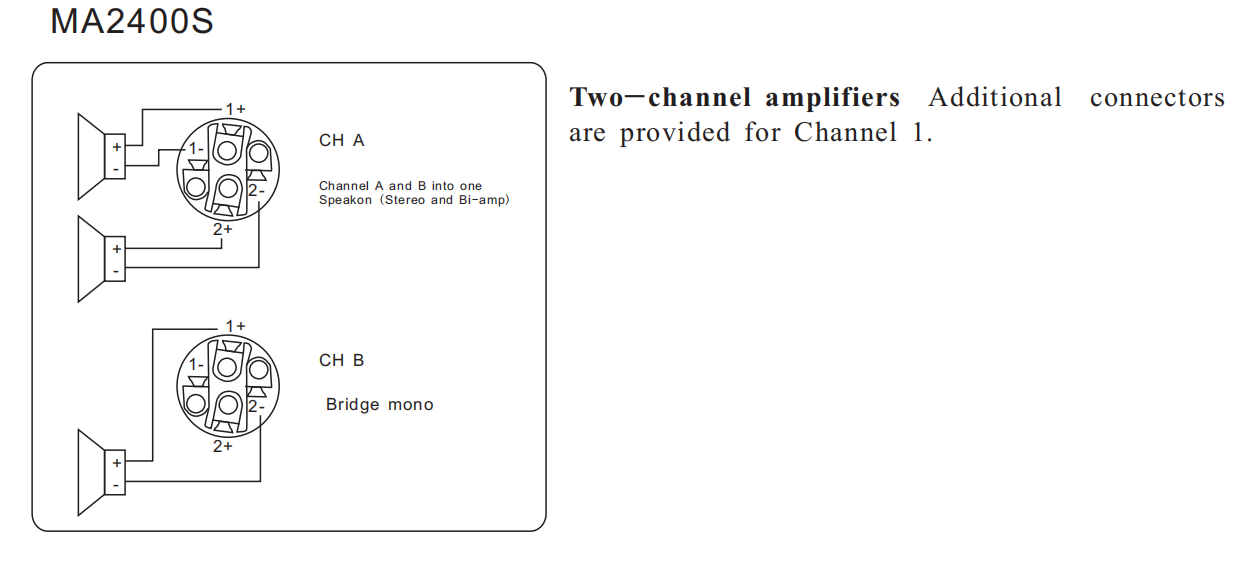

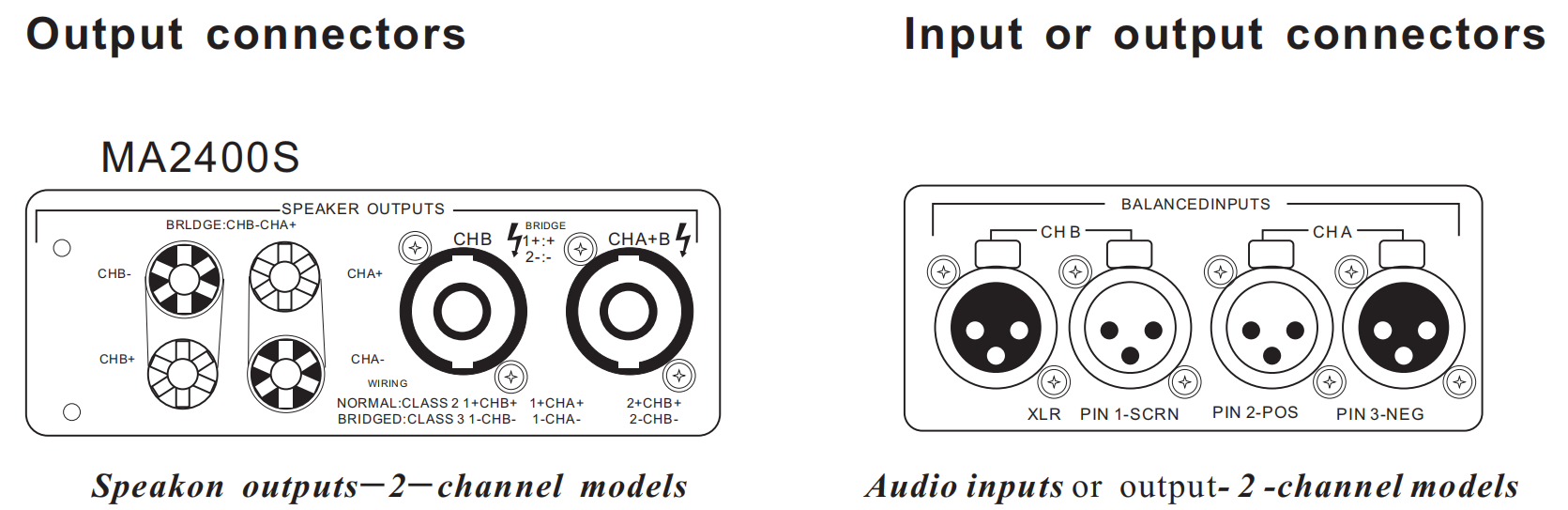

MA2400S
Mặt sau của model 2 kênh được trang bị đầu nối Speakon
Hình ảnh hiển thị model hai kênh. Các phiên bản hai kênh chỉ có công tắc VCL và Chế độ Bridge cho kênh 1 và 2. Tất cả các model có các giá trị VCI khác nhau. Các chức năng khác đều giống nhau.

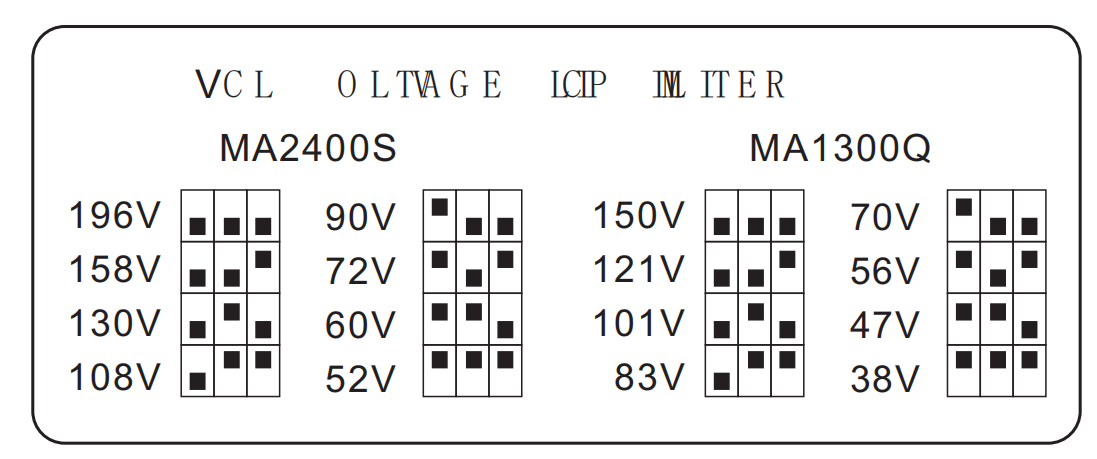

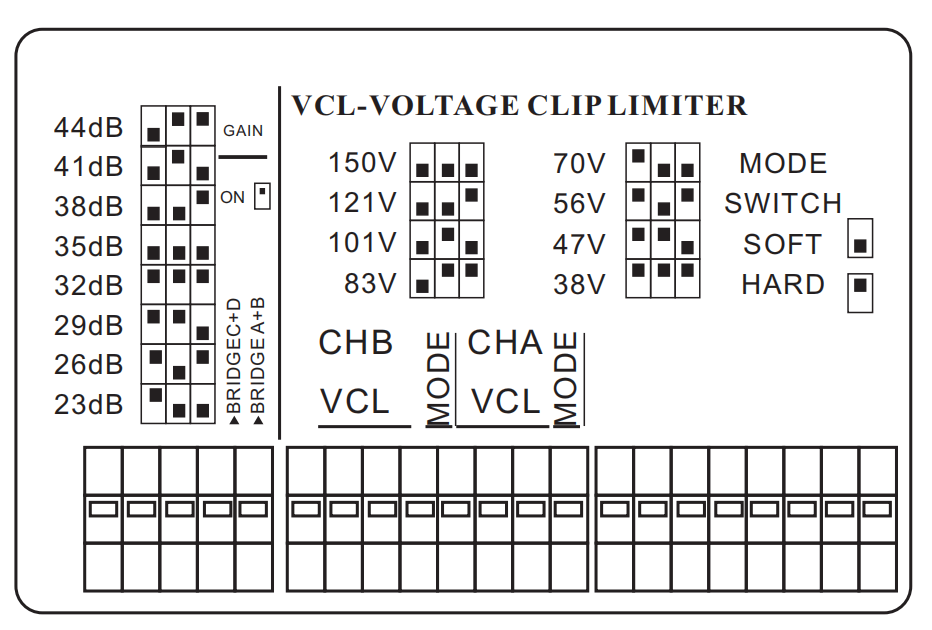

_ Tính năng của công tắc DIP
Các tính năng sau đây có thể được điều chỉnh bằng cách sử dụng các công tắc DIP
trên mặt sau của bộ khuếch đại. Độ lợi (Gain) - Được đặt chung cho tất cả các kênh, từ 23 dB đến 44 dB theo các bước 3 dB.
Cầu (Bridge) 1 2 - Chuyển các cặp kênh sang chế độ cầu nối. Một bộ bù độ lợi -6dB tự động được áp dụng.
hoạt động.
MA1300Q

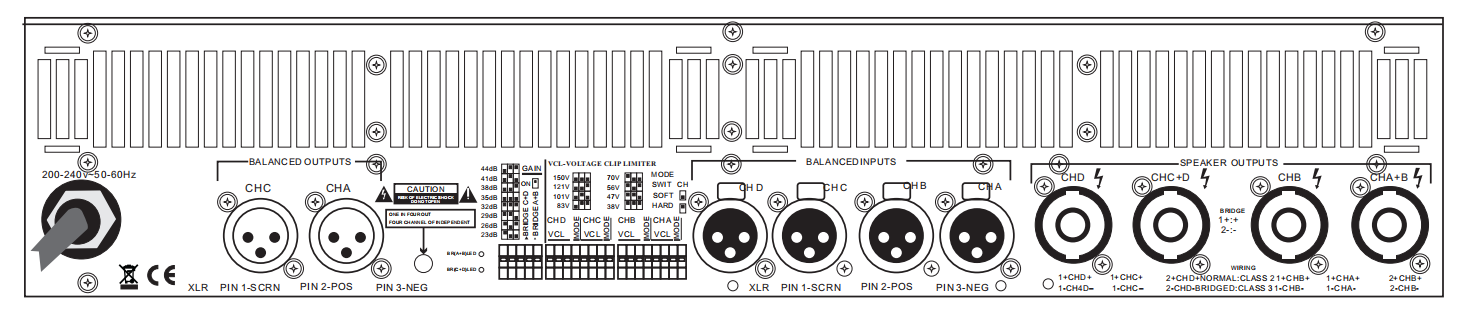

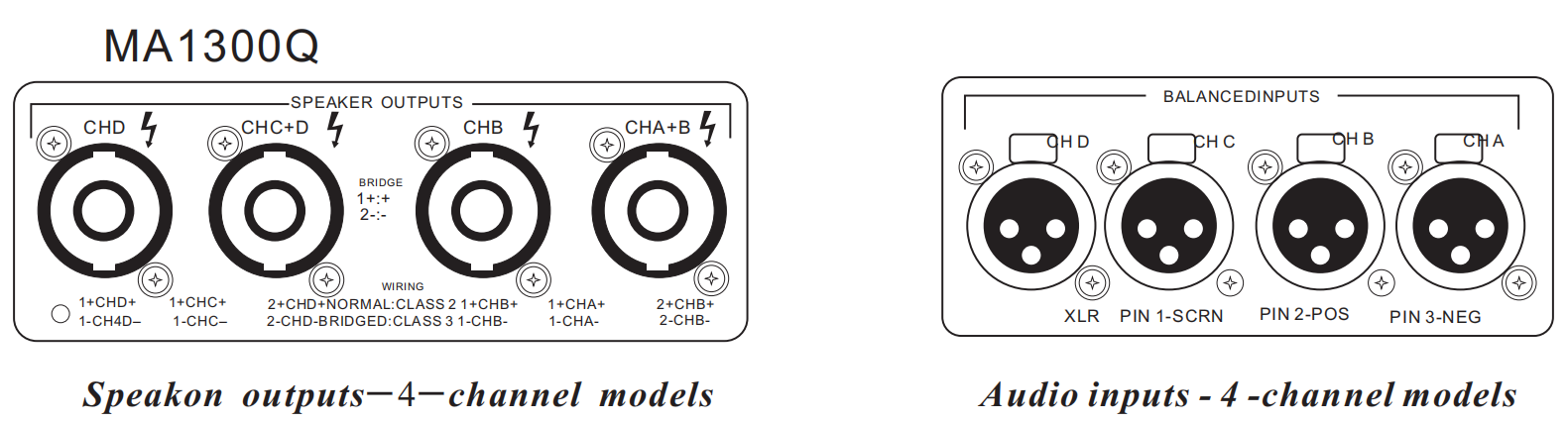

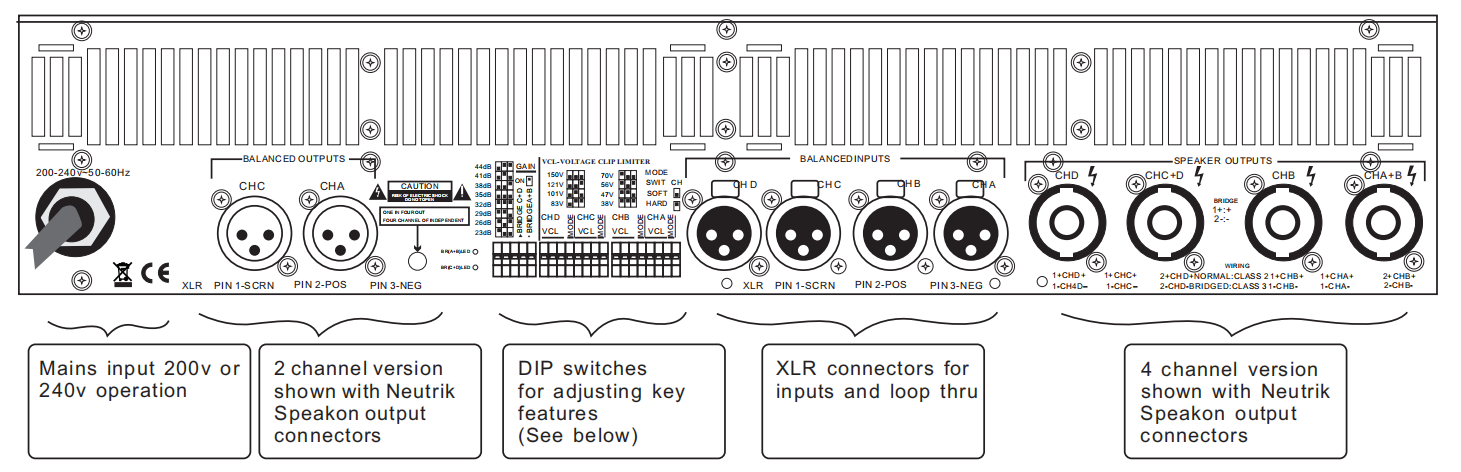

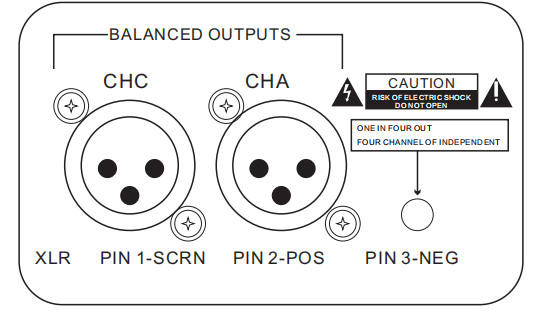

Mặt sau của model 4 kênh được trang bị đầu nối Speakon
Hình ảnh hiển thị model bốn kênh. Các phiên bản hai kênh chỉ có công tắc VCL và Chế độ Bridge cho
kênh A và B. Tất cả các model có các giá trị VCL khác nhau. Các chức năng khác đều
giống nhau.

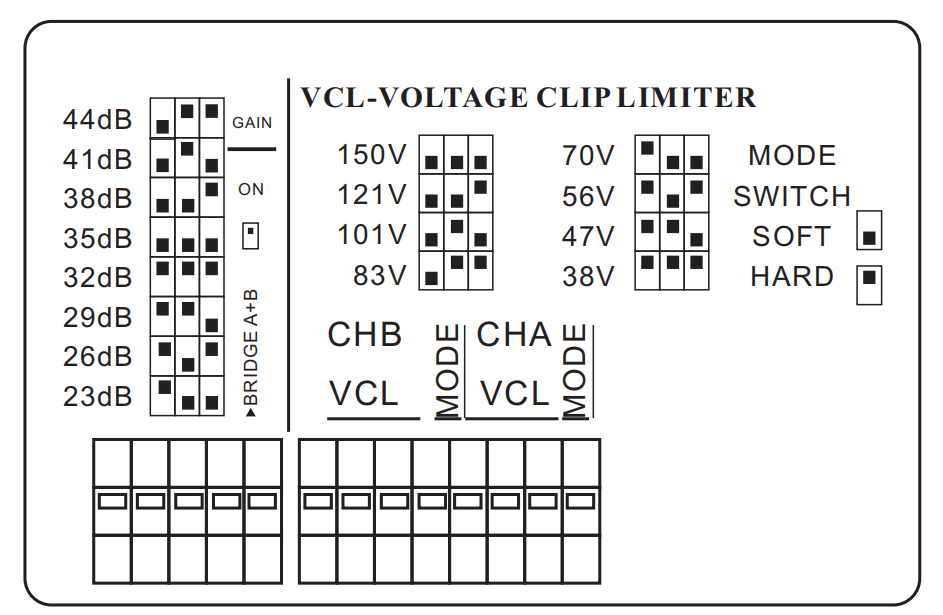

6.2.2 Các tính năng của công tắc DIP
Liên kết đầu ra các model SONG SONG (PARALLEL) hoặc STEREO:
Ở các model stereo, tín hiệu đầu vào kênh A chỉ có thể được xuất ra từ kênh A, tương tự, kênh tín hiệu C cũng vậy. Ở các model song song,
tín hiệu đầu vào kênh A hoặc kênh C có thể được xuất ra từ kênh A và kênh C.
